EX5841

Produktdatenbank

58" OP-Monitor mit 4K UHD Auflösung für eine originalgetreue Wiedergabe chirurgischer Bilder.

58" LCD Monitor mit einer Auflösung von 4K UHD (3840 x 2160 Pixel)
Verzögerungsfreie und flimmerfreie Bildwiedergabe
Einfache Anschlussmöglichkeit über DisplayPort
Verbindung über weite Distanzen mit 12G-SDI (BNC) Anschluss
Hoher IP Schutz für den Einsatz in einer sterilen OP-Umgebung

Dieses Produkt wird nicht mehr produziert, ist aber gegebenenfalls noch aus Lagerbestand lieferbar.
Bitte kontaktieren Sie Ihren Vertriebspartner für weitere Informationen.

Eigenschaften

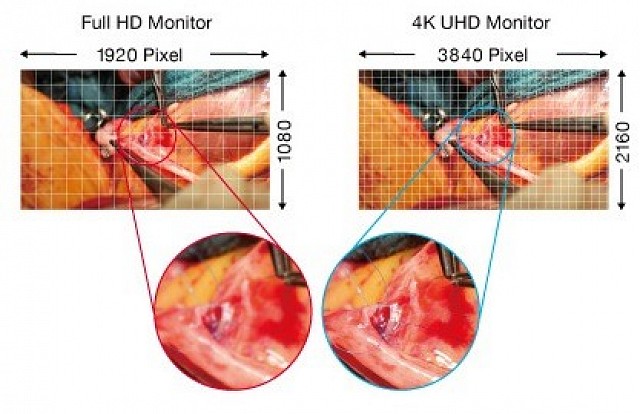

Monitor - Endo 4K - UHD Darstellung EX5841

4K UHD Display für den Operationssaal

Der EX5841 verwendet ein LCD-Panel mit einer energie-effizienten LED Hintergrundbeleuchtung, einer Helligkeit von 300 cd/m² und einem Kontrast von 1000:1. Er stellt 4K UHD Bilder von Endoskopen und Operationsmikroskopen detailgetreu in voller Auflösung (3840 x 2160 Pixel) dar.
Artikel: Three Reasons to Use 4K Endoscopy and Surgical Monitors

Monitor - Endo 4K - Verzögerungsfrei EX5841

Verzögerungsfreie Darstellung

4K Bilder sowie Full HD Bilder, die von konventionellen Endoskopen und chirurgischen Kameras aufgenommen wurden, können im Single Source Betrieb ohne Verzögerung vollflächig auf dem 4K UHD Bildschirm dargestellt werden.

Einwandfreie Bildwiedergabe durch LCD-Technologie

Das verwendete TFT-Panel ermöglicht einen sehr großen Blickwinkel und eine hohe Leuchtdichte. Der EX5841 liefert auch bei niedrigen Bildwechselfrequenzen noch ein flimmerfreies Bild. Somit wird der Monitor höchsten ergonomischen Ansprüchen gerecht.

Schutz vor Beschädigungen

Der Monitor ist mit einer Schutzscheibe versehen, die den LCD Schirm bei Stößen sowie vor Kratzern und Schmutz schützt. Dadurch ist die Front gegen Fremdmaterial und Spritzwasser mit einer Schutzklasse von IP45 geschützt; das gesamte Gerät hat Schutzklasse IP32.

Monitor - Endo 4K - verschiedene Bilder EX5841

Anzeige verschiedener Bilder auf einem Schirm

Im Dual Source Betrieb können zwei unterschiedliche Signalquellen gleichzeitig auf dem Monitorschirm betrachtet werden. Mit der PaP (Picture-and-Picture) Funktion werden die beiden Bilder nebeneinander dargestellt, mit der PiP (Picture-in-Picture) Funktion wird das zweite Bild über der Darstellung des Hauptsignals angezeigt. Die Größe und Position des Anzeigefensters ist bei PiP einstellbar. Im Triple Source Betrieb können drei Signalquellen auf dem Bildschirm dargestellt werden.

Monitor - Endo 4K - verschiedene Ein- Ausgangssignale EX5841

Verschiedene Ein- und Ausgangssignale

Der Monitor unterstützt unterschiedliche Video Ein- und Ausgangssignale, um verschiedene Modalitäten anschließen zu können. Außerdem erlaubt eine Kommunikationsschnittstelle eine Bildumschaltung durch externes OP-Equipment.

Monitor - Endo 4K - Sicherer Anschluss EX5841

4K UHD Anschluss mit nur einem Kabel

Mit 12G-SDI (BNC), DisplayPort und HDMI können 4K UHD Signale mit bis zu 60 Bildern pro Sekunde über nur ein Kabel auf dem Monitor angezeigt werden. Außerdem können alle Kabel am Monitor fixiert werden, um eine konstante Verbindung zu gewährleisten. Über den 12G-SDI (BNC) Anschluss ist eine stabile Übertragung über eine Distanz von bis zu 30 m möglich.

Schnelle Anpassung durch Preset Einstellungen

Anwenderspezifische Betriebskonfigurationen können im Monitor als User Preset gespeichert werden. Typische Betriebskonfigurationen sind ab Werk als Factory Presets hinterlegt. Die Presets können im Betrieb über das OSD oder über die Preset-Taste aufgerufen werden.

Individuelle Bildeinstellung

Werden mehrere Signalquellen gleichzeitig auf dem Monitor dargestellt, kann der Anzeigemodus (z.B. Gamma oder DICOM) für jedes Bild separat eingestellt werden, ohne die Darstellung des anderen zu beeinflussen. Das ist perfekt wenn endoskopische Bilder sowie Bilder vom CT oder MRI präzise auf demselben Monitor dargestellt werden.

Optimale Bildqualität aus jedem Betrachtungswinkel

Durch den Blickwinkel von 178° weisen Bilder bei Betrachtung aus unterschiedlichen Richtungen nur minimale Kontrastabweichungen auf.

Spezifikationen

Allgemein

Gehäusefarbe	Weiß (RAL 9002)
Zertifizierungen & Standards (Aktuelle Informationen erhalten Sie bei Ihrem lokalen EIZO-Ansprechpartner)	CE / UKCA (Medizinprodukt), IEC/EN60601-1, CAN/CSA C22.2 No. 60601-1, ANSI/AAMI 60601-1, EN60601-1-2 Class B, FCC-B, RoHS, China RoHS, WEEE, CCC, BIS
FDA	Class I
Zubehör im Lieferumfang (Kann je nach Land variieren. Bitte kontaktieren Sie EIZO für Details)	Schrauben für VESA-Adapter x 4 (vormontiert), CD-ROM (Gebrauchsanweisung, Installationsanleitung)

Panel

Bildschirmtyp	TFT Farb-LCD Panel
Hintergrundbeleuchtung	LED
Bildschirmgröße	146,1 cm / 57,5”
Native Auflösung	3840 x 2160 (Seitenverhältnis 16:9)
Sichtbarer Bereich (B x H)	1270 x 721 mm
Punktabstand (H x V)	0,331 x 0,334 mm
Darstellbare Farben	10-Bit Farben (SDI / DisplayPort) : 1,07 Milliarden Farben (maximal), 8-Bit Farben: 16,77 Millionen Farben
Betrachtungswinkel (H / V, typisch)	178° / 178°
Helligkeit (typisch)	300 cd/m² (kalibriert)
Kontrastverhältnis (typisch)	1000:1 (kalibriert)
Reaktionszeit (typisch)	9,5 ms (Grau zu Grau)
Farbraum (typisch)	NTSC 88%, BT.2020 Emulation

Videosignale

Eingänge	DisplayPort, HDMI, DVI-D Single Link, BNC (12G-SDI)
Ausgänge	BNC (12G-SDI)

USB

Upstream	USB 2.0: Typ-B Hub
Downstream	USB 2.0: Typ-A x 2 USB 2.0: Typ-A für Service

Verbrauch

Spannungsversorgung	AC 100 - 240 V: 50 / 60 Hz
Maximale Leistungsaufnahme	200 W (maximal) 130 W (typisch bei 250 cd/m², native LUT, ohne externe Last)
Energiesparmodus	0 W (Netzschalter aus) < 20 W (Spannungsausgänge aus) < 35 W (Spannungsausgänge an)
Power Management	DMPM
Spannungsausgang	DC 5V x 2, 1A

Eigenschaften und Funktionen

Allgemein	PiP, PaP
Gleichzeitige Darstellung von Bildern	Picture-in-Picture (PiP), Picture-and-Picture (PaP), Triple Source
Kommunikationsschnittstelle	RS232, Ethernet, USB
OSD-Sprachen	Englisch
